產品介紹：CD1 / MD1型電動葫蘆具有結構緊湊、自重輕、體積小、操作方便等特點。它既可以單獨安裝在架空工字梁上，也可以配套安裝在電動或手動單梁、雙梁、懸臂、龍門等起重機上使用。在精細作業場合，當CD1型電動葫蘆的起升速度不能滿足要求時，應選用MD1型雙速電動葫蘆。

　　應用范圍:

　　用于工廠、 、碼頭、倉庫、貨場等工作環境，溫度-20~+40℃,相對濕度不大于85%的場所。在有爆炸危險充滿硫酸或其他腐蝕性氣體的場所以及在吊運熔化金屬、有毒物、易燃物的場所中均禁止使用以確保安全。在粉塵嚴重或露天場所使用時,需加防護裝置。

　　產品優勢:

　　CD1 / MD1型電動葫蘆是提高勞動效率、改善勞動條件的必備機械，其產品優勢有：

　　1. 品種規格多，起升和運行速度選擇范圍廣;

　　2. 結構緊湊，運行平穩;

　　3. 高性價比，使用方便;

　　4. 零部件通用性強;

　　5. 可選擇手動小車及不同速度的電動小車;

　　技術含量:

　　1. 電機采用錐形轉子電動機，集動力與制動力于一體;

　　2. 吊鉤有高強度鋼材制成并裝有閉鎖裝置;

　　3. 具有過載、過流、失壓、斷相等保護功能;

　　4. 電源適用范圍廣，采用36V安全電壓控制，可分為無線與有線操縱，使操作更安全;

　　5. 不含石棉等有害成分的制動材料，使產品更環保;

　　構造特征

　　特點：

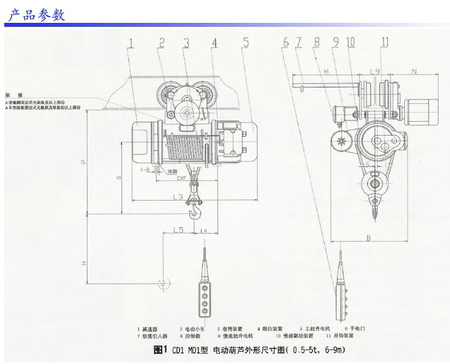

　　1.結構有減速器、運行機構、卷筒裝置、吊鉤裝置、聯軸器、慢速驅動裝置(僅MD1型有)、軟纜電流引入器、限位器、電動機九個主要部件組成。在使用和維護中非常便利，能縮短產品檢修周期。

　　2.采用錐形制動電動機。

　　3.起升速度有常速(CD1型)和常、慢速兩種速度(MD1型)，由控制按鈕控制操

　　作。

　　4.采用標準模數斜齒輪減速器，便于維修裝配。

　　①減速器

　　電動葫蘆減速器采用斜齒輪三級減速，齒輪及齒輪軸均采用40Cr或20CrMnTi

　　鋼鍛制加工，并經熱處理，全部用滾動軸承支撐，箱殼用鑄鐵制造，裝配嚴密，防塵可靠。

　　②運行機構

　　電動葫蘆的運行機構為電動小車式。減速齒輪為40Cr鍛制，并經調制處理，裝于

　　封閉的減速箱內，全部采用滾動軸承支撐，墻板用鋼板制造，保證運轉靈活，使用方便，壽命長。根據起升高度的不同，結構形式也有不同。

　　運行機構所使用的工字鋼軌道應按GB/T706-1988標準選擇，起升高度18米以上

　　加平衡梁小車，8t、10t、16t、20t起升高度6m-30m，采用電動小車2臺。

　　③卷筒裝置

　　卷筒采用鑄鐵或無縫鋼管制成，采用花鍵與減速器鏈接，另一端用滾動軸承支撐在

　　錐形電動機前端伸出部位。卷筒外殼用鋼板制成。

　　④吊鉤裝置

　　吊鉤采用20鋼模鍛制成，并用推力球軸承通過吊鉤橫梁與外殼相連接，是吊鉤運

　　轉自如。吊鉤裝置為單滑輪式，滑輪由鑄鐵或鑄鋼制成。8t、10t、16t、20t吊鉤裝置為雙滑輪式。

　　⑤聯軸器

　　電動機的力矩，通過爪型彈性聯軸器傳遞到減速器，該聯軸器能吸收附和沖擊獲得

　　平穩的起動。

　　⑥慢速驅動裝置

　　慢速驅動裝置由驅動箱體、箱蓋、小電機組成，小電機通過慢速驅動裝置帶動主電機工作。其速比為10:1。

　　⑦電流引入器

　　由于電動葫蘆與電動單梁起重機配套使用，故用軟纜引線將電流引入開關箱內，不裝滑塊式電流引入器。

　　⑧限位器

　　為防止因吊鉤上升下降超過極限位置而造成故障，葫蘆上裝有限位器，吊吊鉤達到極限位置時，由于卷筒裝置上導繩器帶動限位器動作，從而自動切斷電源是葫蘆停止運轉。

　　⑨電動機

　　起升電動機采用較大起動力矩的錐形制電機，以適應產品斷續工作中頻繁的直接起動， 大轉矩為額定力矩的2.4~3倍。

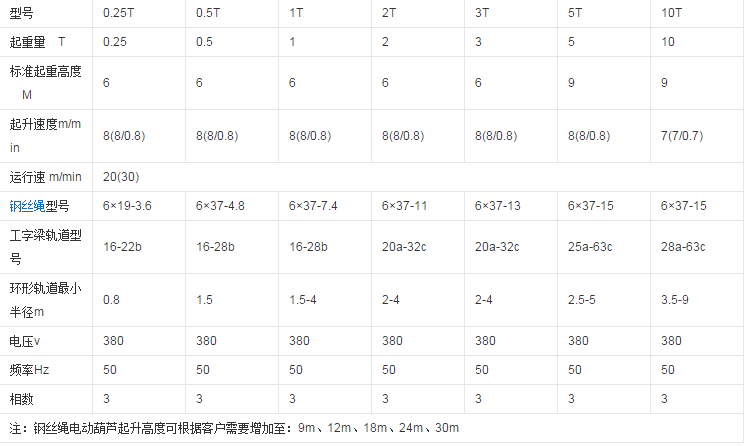

　　CD1型電動葫蘆 起重量： 0.5T、1T、2T、3T、5T、10T、20T

　　CD1型電動葫蘆起升高度： 6m、9m、12m、18m、24m、30m

　　CD1型電動葫蘆工作級別： M3

　　CD1型電動葫蘆防護級別： IP44 IP54

　　CD1型電動葫蘆起升速度： 8m/min[10t為7m/min]

　　CD1型電動葫蘆產品說明： CD1型電動葫蘆是一種輕小型起重設備。

　　CD1型電動葫蘆主要結構：減速器，運行機構，卷筒裝置，吊鉤裝置，聯軸器，軟纜電流引入 器，限位器.電機采用錐形轉子電動機，集動力與制動力于一體.

　　CD1型電動葫蘆安裝使用：葫蘆單梁,橋式起重機,門式起重機,懸掛起重機上.稍加改造,還可以作卷揚用.因此,它是,是提高勞動效率,改善勞動條件的必備機械.
